檢驗方箱

檢驗方箱作為工業生產車間里鉗工做立體劃線的工具;也可以檢測機械零件的平行度和垂直度;也可做工作臺使用。上面帶有支架，用于檢驗或劃工件的任意角度線。適用于測量和刻標記的固定器。

檢驗方箱平面度的檢定方法：對于邊長為300mm及以下的方箱，檢定時在方箱被檢面的兩端各放置1mm的量塊，把刀口尺放在量塊工作面上，然后在其各被檢點處用量塊試塞，當量塊組剛剛塞入時的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向，橫向和對角線方向的幾個截面上進行。在測得的各個位置的直線中誤差方向一致時取其   大值，當誤差方向不一致時取其   大正差與   大負差   值之和，為該受檢面平面的平面度。

檢驗方箱對于刮研制方箱除檢定平面度外，還要用涂色法檢定接觸斑點。在邊長為25mm任意正方形內斑點數為:1級，2級不少于25點;3級不少于20點。

檢驗方箱各工作面不能有銹跡，劃痕，裂紋，凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆，棱邊倒角。在方箱內壁應有標牌，并標有規格尺寸，級別出廠編號，制造廠名稱。

檢驗方箱按JB/T3411.56-99標準制造，材料硬度為HT200，上面帶有十字架，用于檢驗或劃工件的任意角度線，適用于測量和刻標記的固定器。廣泛用于零部件平行度、垂直度的檢驗和劃線時支撐工件，一般為邊長相同的正方體或長方體，可根據用戶要求制作各種規格和等高方箱及長方筒。

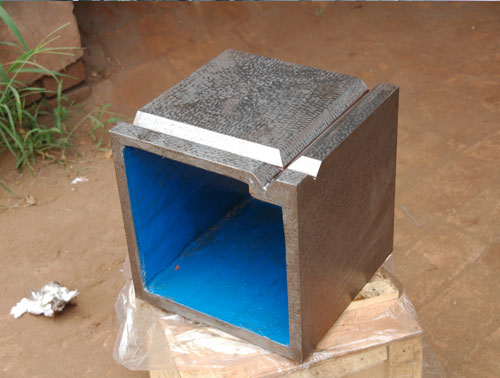

檢驗方箱主要用于零部件的平行度、垂直度等的檢驗和劃線。檢驗方箱是用鑄鐵制成的具體6個工作面的空腔正方體，其中一個工作面上有V型槽。檢驗方箱檢定的環境條件：常溫、常濕。
